Характеристики и преимущества:
Комплексная система автоматических раздвижных дверей соответствует требованиям новейшего стандарта DIN 18650 и позволяет изготавливать двери для аварийных и эвакуационных выходов Идеальный элемент открывания для общественных зданий с
большим числом посетителей, например, розничных магазинов или вокзалов
Schüco ASS 65 automatic с теплоизолированной рабочей створкой (монтажная глубина 65 мм) и Schüco ASS 32.NI automatic с нетеплоизолированной рабочей створкой
(монтажная глубина 32 мм, толщина стекла 10 мм и 24 мм) Возможность комбинирования с системами Schüco AWS 65, 70.HI, AWS 50.NI, FW 50+ / 60+
Вес створки до 100 кг
Макс. ширина открывания: 3000 мм
Простое, рентабельное производство и монтаж благодаря специально
подготовленным профилям
Единый способ крепления каретки для обоих вариантов створок
Исполнение с 1 и 2 створками

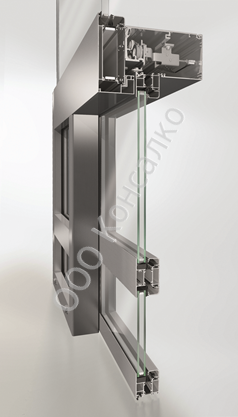

Раздвижные двери Schuco ASS automatic – это комплексная система от компании Schüco для создания автоматических раздвижных дверей.
Она состоит из соответствующих комплектных профильных систем, включая приводные механизмы, компоненты управления и датчики.
Такая система позволяет изготовить как раздвижные двери Schueco ASS 65 automatic с теплоизолированными движущимися створками и монтажной глубиной 65 мм, так и не теплоизолированные системы Schueco ASS 32.NI automatic с изящными створками и монтажной глубиной 32 мм. Оптимизация мест сопряжения позволяет быстро и надежно комбинировать систему Schüco ASS automatic с системами Schueco AWS 65, AWS 70.HI и AWS 50.NI, а также фасадными системами Schuco FW 50+ / 60+.
Система автоматических раздвижных дверей Schueco ASS automatic высоким требованиям безопасности, предъявляемым к раздвижным дверным системам.
Наряду с возможностью изготовления 1- и 2-створчатых стандартных дверей,
такая система позволяет конструировать двери для аварийных и эвакуационных выходов.
Технические характеристики
Номинальное напряжение 230 В переменного тока
Номинальная частота 50 Гц
Потреблении энергии 50 ВА
Предохранитель 6,3 А, вторичн.
Управляющее напряжение 24 В пост.тока
Скорость макс. 0,7 м/сек.
Время открывания 0 - 60 секунд
Температура окруж. среды от -15°C до +50°C
Макс. вес створки (1- / 2-створчатая система)- 100 кг / створка
Ширина светового проема (1-створчатая дверь) 800 мм – 1250 мм
Ширина светового проема (2-створчатая дверь) 1000 мм – 3000 мм
Ширина открывания в зимний период 80 % ширины светового проема
Условия окружающей среды
Сухие помещения Степень защиты: IP 20
Согласно закону, двери с автоматическим управлением относятся к машинному оборудованию, и на них распространяется система соответствующих немецких и европейских норм и директив. В число применимых нормативных документов входят Директива ЕС по машинам, механизмам и машинному оборудованию, Директива ЕС по низковольтному электрооборудованию, Директива ЕС по электромагнитной совместимости и соответствующие немецкие нормативные документы. Компания Schuco удостоверяет, что системы автоматических дверей ASS соответствуют вышеуказанным директивам. Предприятие по производству и монтажу дверей обязано предоставить клиенту подтверждение о соответствии готового изделия требованиям этой директивы. С этой целью, как правило, на готовую дверную конструкцию наносится маркировка CE (типовая табличка) и по желанию клиента предоставляется соответствующий документ.
В Германии с 1 июля 2006 года действует стандарт DIN 18650, определяющий применимые нормативные документы и директивы, перечень которых приведен выше, и обобщающий установленные в них требования. Системы автоматических раздвижных дверей Schueco ASS, включая модели для аварийных и эвакуационных выходов, сконструированы согласно этим нормам и прошли все необходимые испытания на соответствие требованиям и пригодность для эксплуатации. Предприятия по выпуску металлоконструкций, производящие и устанавливающие автоматические двери, обязаны отвечать определенным требованиям.
Для обеспечения должного качества работы предприятий-партнеров компания Schueco предлагает соответствующие учебные курсы. Кроме того, ниже приведен образец правил выполнения всестороннего обязательного анализа эксплуатационной надежности.
На уровне ЕС не существует соответствующих нормативных документов.
В некоторых странах приняты национальные стандарты, которые также следует учитывать при разработке инструкций. Тем не менее следует отметить, что меры по обеспечению надежной безопасной эксплуатации, описанные в документе DIN 18650, можно рассматривать как новейший стандарт.
Согласно закону, двери с автоматическим управлением относятся к машинному оборудованию, и на них распространяется система соответствующих немецких и европейских норм и директив. В число применимых нормативных документов входят Компания Schüco удостоверяет, что системы автоматических дверей ASS соответствуют вышеуказанным директивам. Предприятие по производству и монтажу дверей должно предоставить клиенту подтверждение о соответствии готового изделия требованиям этой директивы. С этой целью, как правило, на готовую дверную конструкцию наносится маркировка CE и по желанию клиента предоставляется соответствующий документ.
В Германии с 1 июля 2006 года действует стандарт DIN 18650, определяющий применимые нормативные документы и директивы, перечень которых приведен выше, и обобщающий установленные в них требования. Системы автоматических раздвижных дверей Schüco ASS, включая модели для аварийных и эвакуационных
выходов, сконструированы согласно этим нормам и прошли все необходимые испытания на соответствие требованиям и пригодность для эксплуатации. Предприятия по выпуску металлоконструкций, производящие и устанавливающие автоматические двери, обязаны отвечать определенным требованиям. Для обеспечения должного качества работы предприятий-партнеров компания Schüco предлагает соответствующие учебные курсы.
Гарантийное обслуживание:
техническое обслуживание и устранение неисправностей. Согласно вышеуказанным стандартам, пользователь автоматических дверей обязан следить за тем, чтобы систему регулярно обслуживал квалифицированный персонал. Периодичность выполнения этой процедуры для стандартных моделей автоматических дверей Schüco ASS составляет один раз в год. Двери для аварийных и эвакуационных выходов необходимо обслуживать чаще – раз в полгода. Помимо регулярного обслуживания многие клиенты также предпочитают иметь возможность при необходимости воспользоваться услугой аварийного техобслуживания, что требует заключения соответствующего договора с обслуживающей организацией. Производители автоматических раздвижных дверей Schüco ASS имеют право предоставлять клиентам такие послепродажные услуги.
Оценка безопасности автоматических линейных раздвижных дверей:
С апреля 2010 года в силу вступила новая версия стандарта DIN 18650, изменения в которой следует учитывать при разработке процедуры оценки безопасности. На момент печати оригинальной версии настоящего руководства об этих изменениях не было известно, в результате чего приведенный ниже пример оценки безопасности составлен на основе старой версии стандарта.
Основные принципы оценки безопасности:
Система автоматических раздвижных дверей Schüco ASS сконструирована в соответствии с новейшими нормами и стандартами. Приведенной ниже печатной
декларацией о соответствии компонентов компания Schüco удостоверяет, что системы автоматических дверей ASS соответствуют всем указанным директивам.
Кроме того, существуют требования по безопасности систем автоматических дверей, разработанные на основе стандарта DIN 18650, а именно BGR 232 и AutSchR.
Согласно указанным нормативным документам, каждую систему автоматических раздвижных дверей необходимо подвергать оценке безопасности с учетом особенностей окружающей среды и помещения, где устанавливается изделие, а также пользовательской группы. За проведение оценки безопасности отвечают предприятия, осуществляющие изготовление и монтаж дверных конструкций.
